电磁线表面瑕疵在线检测系统

品牌型号 MVI
检测对象 电磁线
检测精度 0.05mm
软件功能 软件功能可根据用户要求实现完全定制!
检测范围 任意幅宽(根据产品幅宽定制)
缺陷类型 鼓包、破损、伤痕、异物
产品详情

电磁线表面瑕疵在线检测统

【产品介绍】

精质视觉-【电磁线表面瑕疵在线检测系统】主要针对电磁线进行生产时表面出现的鼓包、破损、伤痕、异物等表面瑕疵进行在线检测。

如果不能直接在生产时对不良进行检测、排除,会直接影响到电磁线的产品质量,后期流转到客户中造成质量投诉,给生产厂方带来很大的损失。

借助于高速自动化的在线检测系统,避免传统的人工肉眼检测速度慢、易疲劳、精度低、无统计等缺点,实时高速的对产品进行表面质量控制,自动保存每一批次电磁线的表面质量信息位置、图像、大小、缺陷类型等)。能够有效的对不良品进行剔除,从而提高了产品质量及企业竞争力。


【工作原理】

系统采用机器视觉成像的原理,图像采集单元由多台CCD 相机和环形光源组成。两组环形光源构成均匀亮场,每台相机可分别拍摄的区域,采集到均匀清晰的图像。

生产线运行时,系统通过编码器采集到信号,从而进行检测。在产线运行过程中电磁线通过相机的扫描区域,多台CCD 相机根据编码器采集到的产线速度信号进行同步拍摄,然后系统将采集到的

传给图像处理软件,通过高效的图像处理算法对图像进行分析,从而有效的发现并判定瑕疵不良,同时自动声光报警,提醒现场的工作人员。

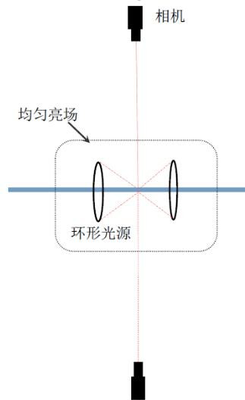

简易检测原理图如下图所示:


系统侧视

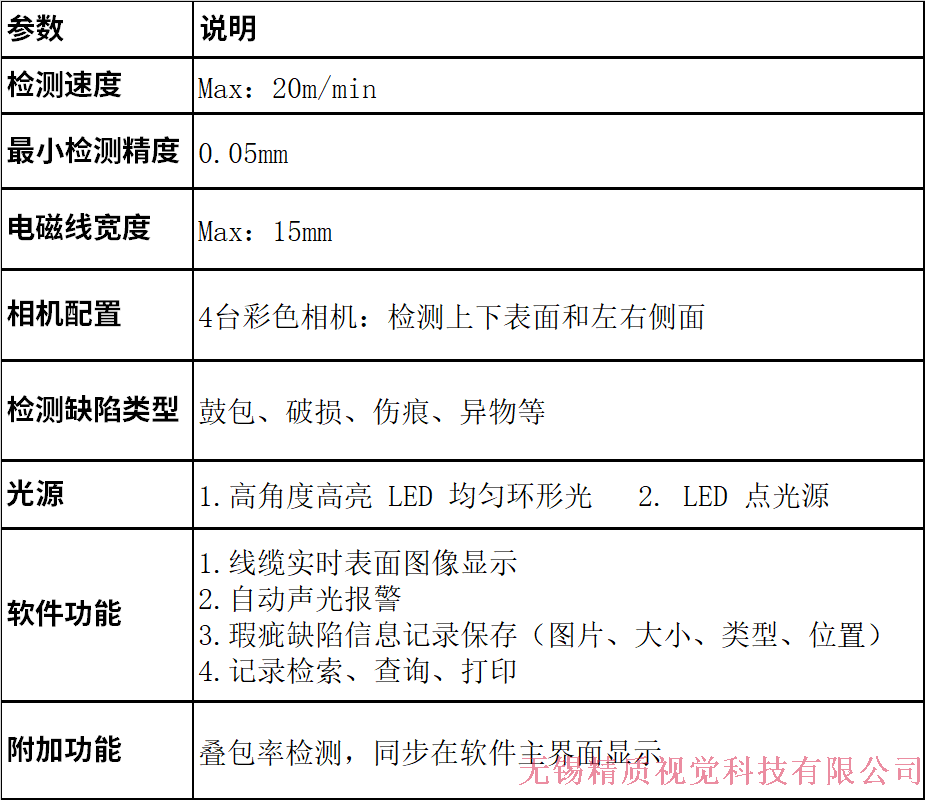

【系统功能】

编号

参数

明细

1

检测速度

Max20m/min

2

最小检测精度

0.05mm

3

电磁线宽度

Max15mm

4

相机配置

4 台彩色相机:检测上下表面和左右侧面

5

检测缺陷类型

鼓包、破损、伤痕、异物

6

光源

1. 高角度高亮 LED 均匀环形光

2. LED 点光源

7

软件功能

1. 实时表面图像显示

2. 自动声光报警

3. 瑕疵缺陷信息记录保存(图片、大小、类型、位置)

4. 记录检索、查询、打印

8

附加功能

5.叠包率检测,同步在软件主界面显示;


【软件界面】


a)系统主界面



(b) 历史记录查询



(c)参数设定界面



(d)检测方案模版



(e) 缺陷图片回查
