胶膜视觉检测设备
品牌型号: 精质视觉
检测对象: 胶膜
缺陷类型: 黑点、杂质、蚊虫、油污
检测精度: 0.1mm
缺陷标识: 截图声光报警、瑕疵自动分类、自动记录位置、图片自动保管及检索
专利: 3
简介: 检测胶膜表面瑕疵
软件功能: 软件功能可根据用户要求实现完全定制!
产品介绍

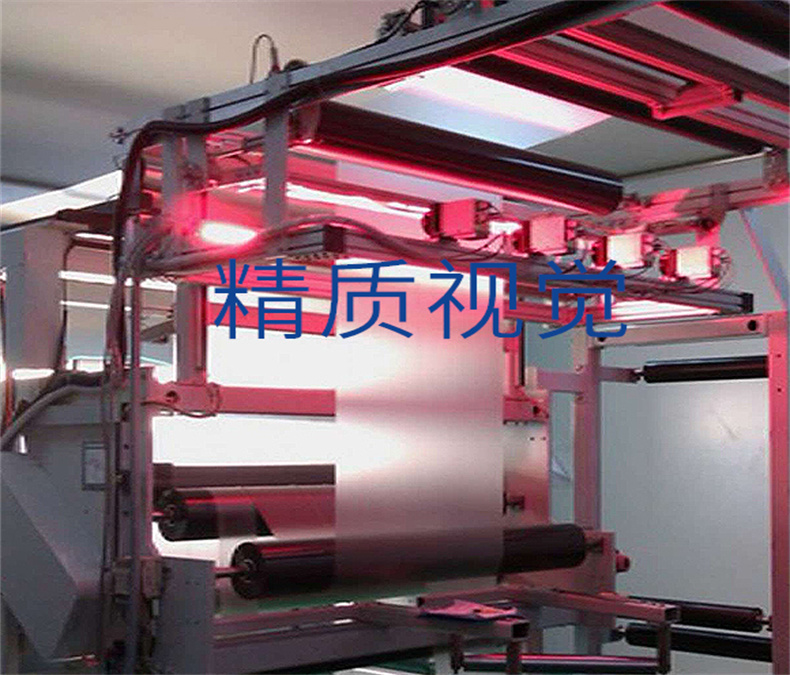

胶膜表面缺陷检测

产品介绍:

胶膜视觉检测系统用于检测PE/PVC胶膜产品在生产过程中表面出现的黑点、杂质、蚊虫以及油污等常见缺陷,可符合要求于管制的检测灰阶条件下正常与稳定检出。系统可以在生产过程中及时的发现产品表面出现的疵点信息,实时反映生产线表面的缺陷信息,并进行瑕疵分类处理,完全取代人工肉眼进行瑕疵检测。大大的节省了生产成本,提高了生产效率,保证了胶膜质量。


检测原理:

系统整体采用工业CCD相机在线图像扫描的工作原理,在生产线高速生产的状态下,采用特定波长的高亮LED工业线性聚光光源照射产品表面,同时通过工业CCD相机实时扫描并采集光源照射处的产品图像。

系统将相机采集到的胶膜图像经过MVI图像软件算法进行瑕疵识别处理。由于瑕疵的成像图片与正常产品的成像图片存在灰阶差异,一般瑕疵灰阶差大于±20,检出率可达98%↑。从而使的系统能够精准发现产品的缺陷;同时根据事先采集各类瑕疵的图像特征并记录缺陷库,从而实现了瑕疵的在线检测、分类与后续处置。


设备规格

一、硬件规格:Line scan CCD:8KCCD/Scanrata 50000条↑

二、光源系统:HiPower白色LED灯源1PC(透射光源)LED亮度200,000Lux↑,可程序透过RS232外部控制LED光源亮度。

三、CCD固定座:三轴可调高精度固定座,搭配CCD数量。

四、单支CCD可视范围(FOV) : 735mm

五、镜头 : 工业级镜头(需附光圈及焦距固定螺丝旋钮)

六、机柜一台;

七、显示器:22LCD 1

八、硬盘容量:主机系统256G SSD,数据库1TB HDD

九、CPU Intel Core i5-5320↑、8G RAM、高效能工业计算机、O/Swin7系统(需附正版软件授权标签)

十、HP雷射打印机一台

十一、输入电源220V±10%50Hz±1%

十二、上下波动:±2mm(膜面晃动范围)


检测缺陷种类与要求

  一、缺陷种类:黑点、杂质、蚊虫、油污等,可符合要求于管制的检测灰阶条件下正常与稳定检出。

  二、要求

(1)黑点:检测灰阶±20↑可正常检出;

(2)蚊虫:检测灰阶±20↑可正常检出;

(3)杂质:检测灰阶±20↑可正常检出;

(4)破孔:检测灰阶±20↑可正常检出;

(5)胶块:检测灰阶±20↑可正常检出;

(6)油污:检测灰阶±20↑可正常检出;

以上瑕疵灰阶差大于±20↑,检出率可达98%↑。


检测软件功能

一、检测幅宽

依据实际膜宽自动寻找边界及调整检测宽度范围,宽度差异不超过±10mm

二、高精度检测

污点检出位置与缺陷实物位置及米数差异不超过±30mm

三、检测软件与数据库功能:客制化报表软件

(1)瑕疵详表及简表,可根据需求进行多功能实时显示功能。

(2)位置分布图:单图汇总显示/双图各别显示,可依需求自行切换。

(3)瑕疵影像列表。

(4)各类缺陷区分级距范围5种以上。

(5)缺陷统计(图及表)CPK统计功能等客制化质量分析功能。

(6)缺陷分类与客制化筛选功能。

(7)可依生产排程输入产品资料,并可进行编辑、修改、删除等功能。

  四、根据需求设定检测参数

  可依检测产品分别设定相对应的检测参数,按照产品需求选择后自动切换。

  五、数据库与查询功能

检测资料可自动备份于数据库便于查询。

  六、可将相关资料及数据传送到指定位置

(1)按照不同条件查询检测资料(当日/选择日期范围/卷号输入/手动选择)

(2)数据库检测资料在查询时,缺陷可依种类与尺寸进行筛选,并按照选择的缺陷种类分布图(map)

  七、一键导出

  质量统计与分析资料具有导出功能,并转成MS-Excel档案。便于用户做进一步的查询,分析,建档。

  Y轴长度可以产品长度设定米数显示级距。

  、报表软件格式需配合客户端要求设计。

  、可设定换卷自动打印功能。

  十一、电力:单相AC220V 50Hz

  注:软件功能可根据客户需求完成定制
