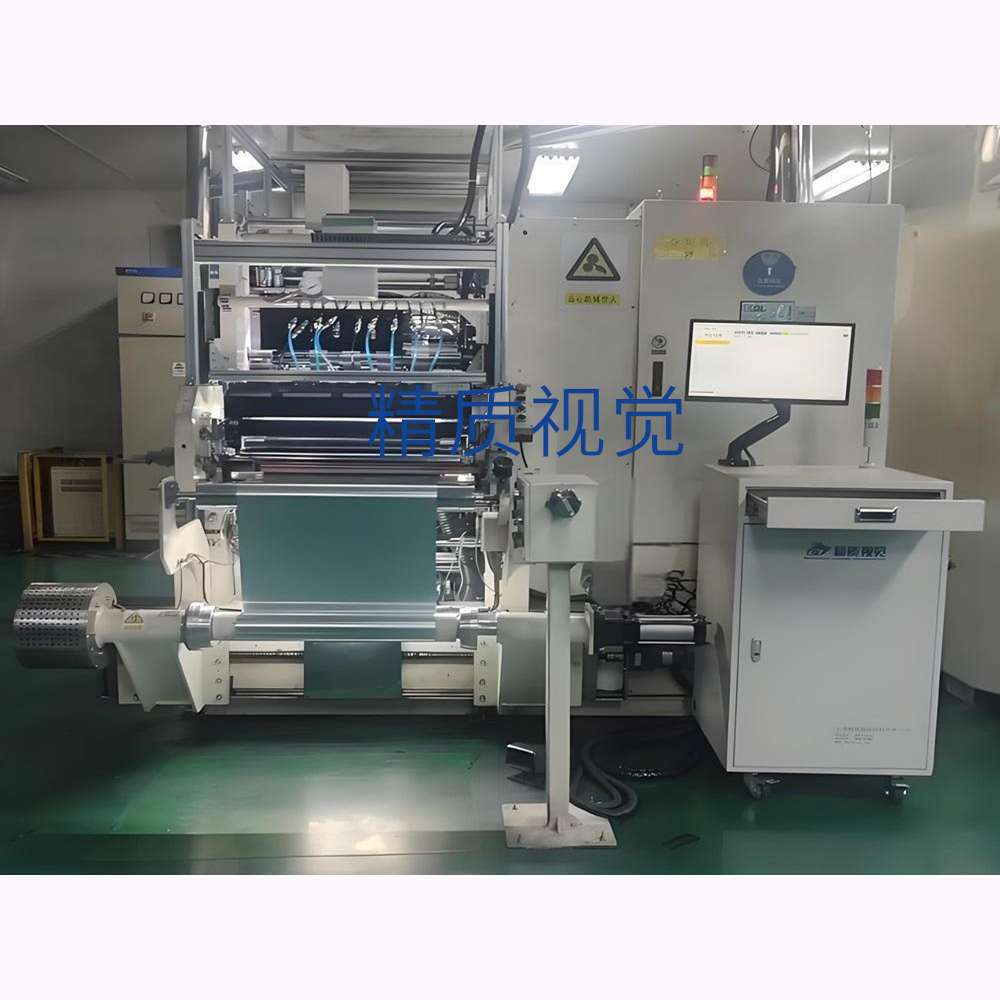

锂电极片检测设备

品牌型号 精质MVI
检测对象 锂电极片
检测精度 0.2mm*0.2mm
软件功能 软件功能可根据用户要求实现完全定制!
缺陷类型 露箔、暗斑、亮斑、掉料等缺陷
产品详情

锂电极片表面缺陷检测

一、锂电极片褶皱形成的原因

  极片涂布的一般工艺流程如下:放卷一张力控制一自动纠偏一涂布一干燥一自动纠偏一张力控制一收卷;在干燥的初始阶段,由于浆料本身的厚度,就会使浆料内部到浆料表面产生很大的湿度梯度,过快的表面蒸发将导致显著的收缩,会产生过度干燥和过度收缩的情况,这就会在极片内部造成很高的应力,致使极片产生褶皱或弯曲;在整个涂布过程中,由于极片本身很薄,而且韧性较差,所以要对极片的张力的前进速度进行精确控制,但是控制过程中也会由于各种原因而使张力与速度不恒定,这样极片也很容易产生褶皱或是破裂的情况。


二、机器视觉对锂电池极片检测和成型电池检测的优势:

(l)准确率高:可准确识别涂布刮痕、极片残损、极耳焊接不对称等现象,准确率远远高于人眼检测。

(2)具有客观重复性:排除了电池检测结果受检测人员主观意愿、情绪、视觉疲劳等人为因素的影响,可信度高。

(3)速度快、效率高、成本低:用人眼观察时检测数量能达到15m/min,而用机器视觉检测时能达到60-80m/min,大大提高了生产率,同时也节约了人力成本。


三、CCD可检测锂电极片缺陷类型有

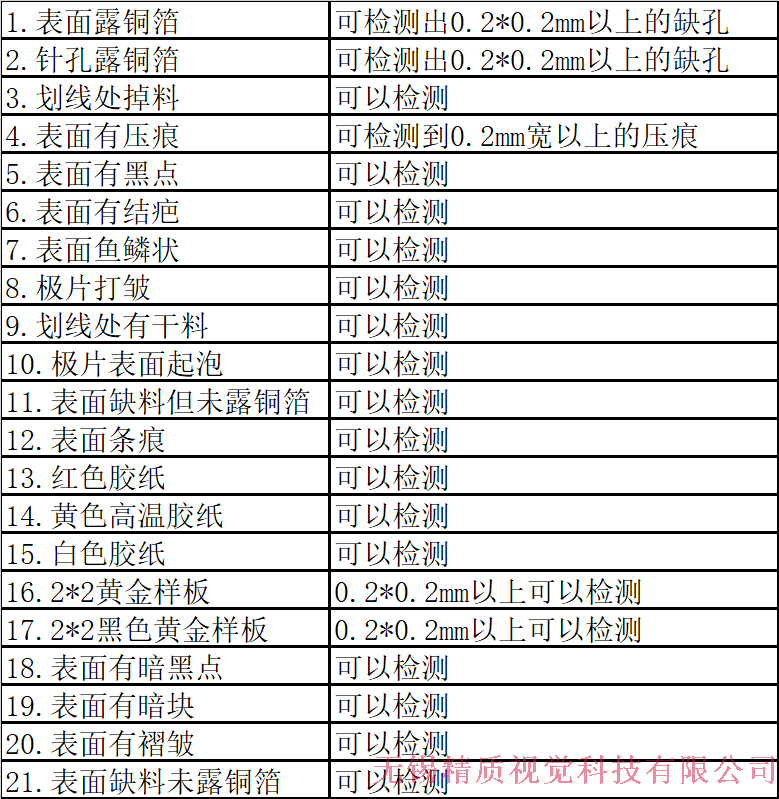

负极缺陷类型

1.表面露铜箔       可检测出0.2*0.2mm以上的缺孔

2.针孔露铜箔       可检测出0.2*0.2mm以上的缺孔

3.划线处掉料       可以检测

4.表面有压痕       可检测到0.2mm宽以上的压痕

5.表面有黑点       可以检测

6.表面有结疤       可以检测

7.表面鱼鳞状       可以检测

8.极片打皱        可以检测

9.划线处有干料      可以检测

10.极片表面起泡         可以检测

11.表面缺料但未露铜箔  可以检测

12.表面条痕           可以检测

13.红色胶纸           可以检测

14.黄色高温胶纸         可以检测

15.白色胶纸           可以检测

16.2*2黄金样板          0.2*0.2mm以上可以检测

17.2*2黑色黄金样板      0.2*0.2mm以上可以检测

18.表面有暗黑点         可以检测

19.表面有暗块          可以检测

20.表面有褶皱          可以检测

21.表面缺料未露铜箔     可以检测

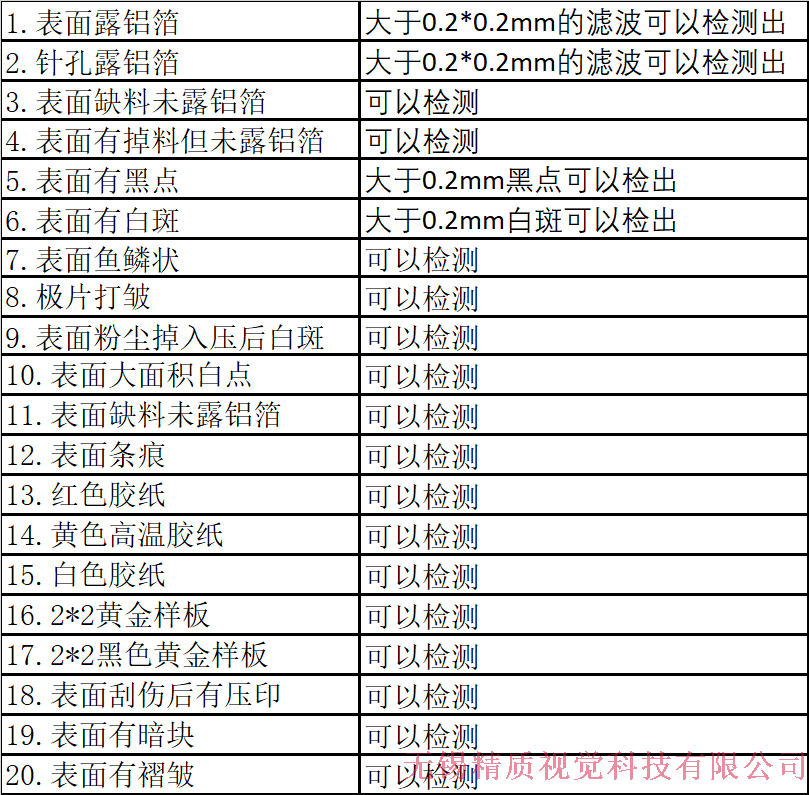

正极缺陷类型

1.表面露铝箔         大于0.2*0.2mm的滤波可以检测出

2.针孔露铝箔         大于0.2*0.2mm的滤波可以检测出

3.表面缺料未露铝箔      可以检测

4.表面有掉料但未露铝箔    可以检测

5.表面有黑点         大于0.2mm黑点可以检出

6.表面有白斑         大于0.2mm白斑可以检出

7.表面鱼鳞状         可以检测

8.极片打皱           可以检测

9.表面粉尘掉入压后白斑    可以检测

10.表面大面积白点        可以检测

11.表面缺料未露铝箔       可以检测

12.表面条痕             可以检测

13.红色胶纸             可以检测

14.黄色高温胶纸         可以检测

15.白色胶纸              可以检测

16.2*2黄金样板                可以检测

17.2*2黑色黄金样板           可以检测

18.表面刮伤后有压印       可以检测

19.表面有暗块          可以检测

20.表面有褶皱          可以检测
