MVI织物纬密在线检测系统-机器视觉系统

品牌型号: 精质MVI
检测对象: 针织布等布匹
检测精度: ±1%
软件功能: 软件功能可根据用户要求实现完全定制!
缺陷类型: 纬密测量、径密测量
产品详情

织物纬密检测系统

一、产品简介

  在高品质织物染整制程中,连续精确的检测织物纬密或线圈数是非常重要的。MVI是一套准备的非接触式测量系统,通过计算纬密或线圈数可监控质量、牵伸、缩率等重要参数,并自动将纬密调整至设定值,从而提升产品质量,降低生产成本。

二、检测对象

针织布等布匹

三、检测原理

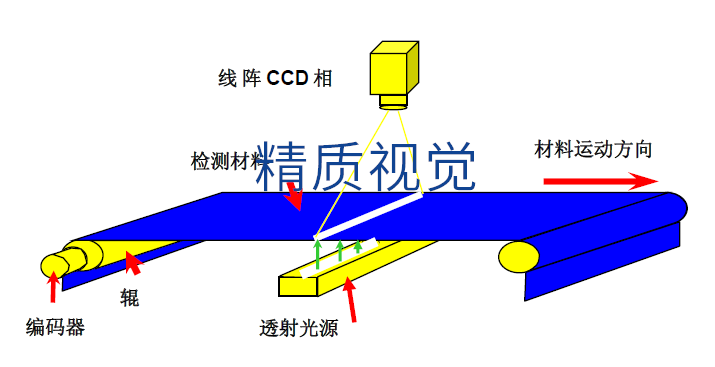

  高亮的LED线性聚光冷光源采用透射的原理照射在生产线外表(对于不透明的布匹产品采用反射的检测原理)通过架设在生产线上的高速相机进行实时同步扫描,同时系统将相机采集到布匹图像通过MVI图像处置系统软件进行图像识别处置。由于有针织线的图像的灰阶与无线条的图像灰阶存在明显差别,从而使系统能够精确的计算出单位面积内的经纱和纬纱数量;再凭借软件内的设定参数,可以转化成织物克重在线检测应用需求。同时对织物质量进行有效的判定、分类进行后续处置。


四、技术参数

1)检测对象:织布

2)检测速度:最大800米/分钟

3)应用设备:预缩机、热定型机、印花机以及丝光机等

4)测量范围:8~300根/cm 20~750根/in;

5)测量精度:±1%;

6)自动测量方向线对齐精度:1%;

7)检测内容:纬密测量、径密测量

8)处置方法:截图声光报警、瑕疵自动分类、自动记录位置、图片自动保管及检索

9)检测汇总:系统自动生成布匹卷材质量报表和疵点分布图表。
