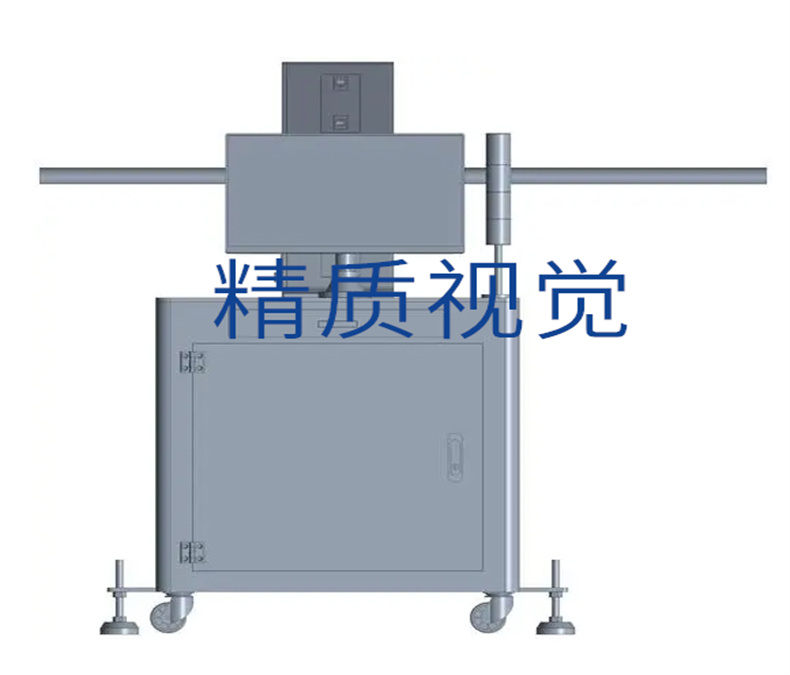

管材、棒材表面缺陷检测设备

品牌型号 MVI
检测对象 管材、棒材表面缺陷
检测精度 0.1mm
检测范围 任意直径
缺陷类型 划伤、凹坑等
产品详情

管材棒材表面缺陷检测系统
  在传统的生产中,企业往往采用人工目视检测的方式对产线生产的产品表面质量进行监测,从而保证产品的外观质量。然而由于人工易疲劳,容易漏检、错检,且效率低下等原因,企业往往投入了大量的用人成本,却达不到理想的检测效果。且由于生产技术的不断升级,产线生产速度的不断提升,人工检测的这些缺陷愈发明显。而我司针对此市场需求,研发出了一款专门代替人工对管材表面缺陷进行生产检测的视觉检测设备。
    无锡精质-【管材表面瑕疵在线检测系统】主要针对金属管材、塑料水管、汽车软管等圆形管材表面缺陷进行在线检测。借助于高速自动化的在线检测系统,可以有效的在管材在线生产过程中进行检测,有效的避免了传统的人工肉眼检测速度慢、易疲劳、精度低、无统计等缺点,实时高速的对产品进行表面质量控制,自动保存每一批管材的表面质量信息(位置、图像、大小、管材直径、缺陷类型等)。能够有效的对不良品进行剔除,从而提高了产品质量及企业竞争力。


一、检测原理:

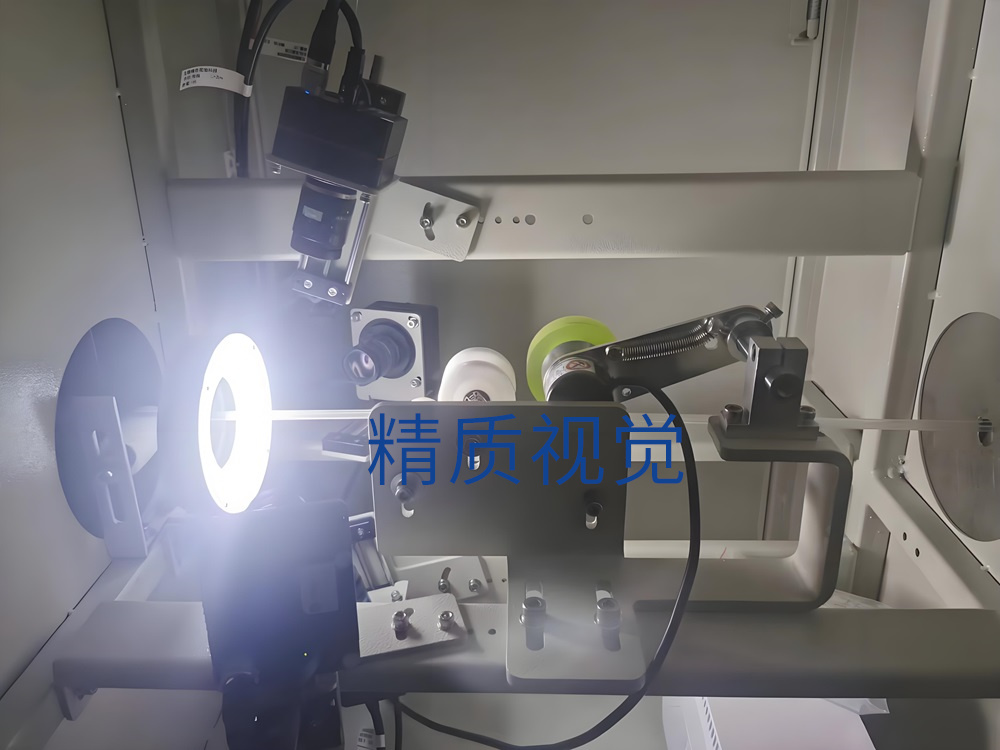

   系统采用机器视觉成像的原理,图像采集单元由多台CCD 相机和两组环形光源组成。两组环形光源构成均匀亮场,每台相机可分别覆盖超过管材1/3 的区域,对管材进行360°环绕扫描,可采集到均匀清晰的图像。

生产线运行时,系统通过编码器采集到信号,从而进行检测。在产线运行过程中管材通过相机的扫描区域,多台CCD 相机根据编码器采集到的产线速度信号进行同步拍摄,然后系统将采集到的图像传给图像处理软件,通过高效的图像处理算法对图像进行分析,从而有效的发现并判定瑕疵不良,同时自动声光报警,提醒现场的工作人员。

二、软件介绍:

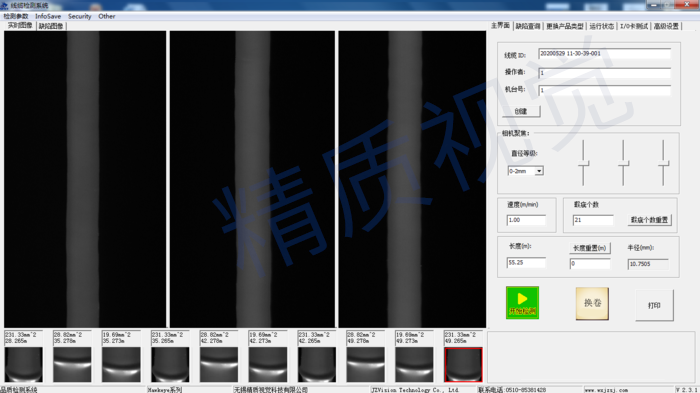

软件界面

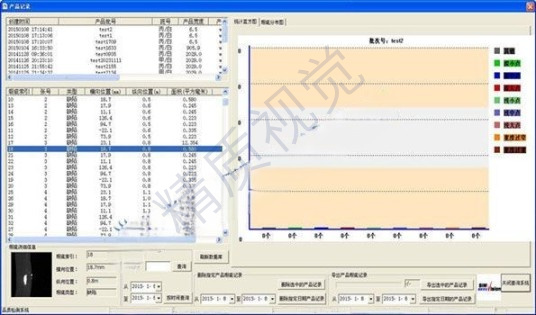

历史记录查询

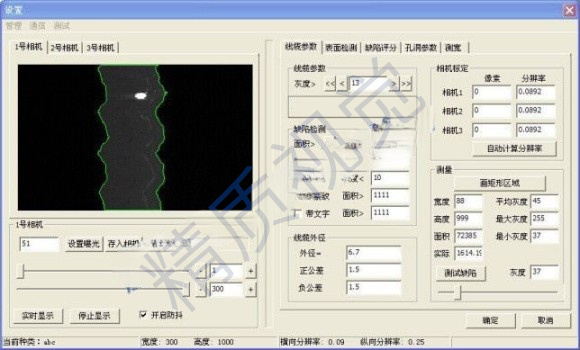

检测参数设定

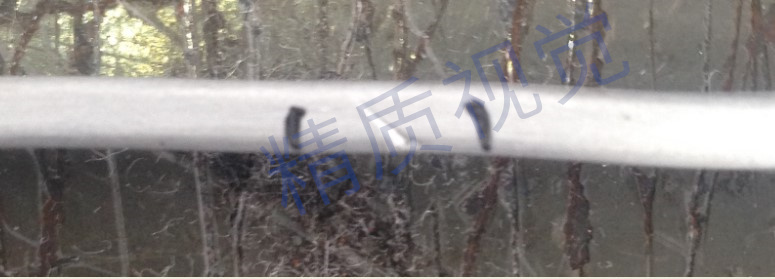

缺陷图像示例
