太阳能电池片表面缺陷检测

品牌型号 MVI

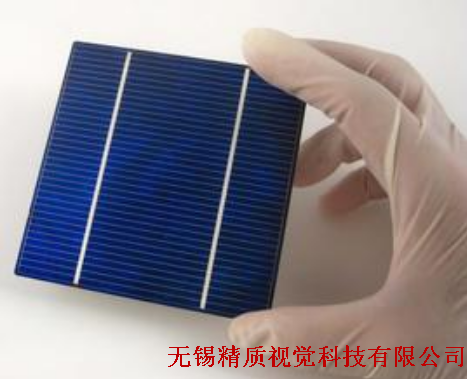

检测对象 太阳能电池片、硅片
检测精度 20um
检测范围 156*156(支持客户定制)
缺陷类型 崩边、缺角、硅落、短栅、主栅缺失、主栅角度异常、表面脏污、细栅加粗等
产品详情

太阳能电池片定位与检测系统

【产品简述】


  太阳能电池片的外表在生产过程中会产生污点、节点等各种缺陷等,严重影响产品的质量和企业形象。太阳能电池片外表缺陷检测系统基于先进的机器视觉技术并结合太阳能电池片表面印刷特点采用正面照射,反面透射结合的成像方式,能够在线进行高速、精确地表面缺陷检测,并结合现场工艺在线报警、报表统计及产品分级处置等,为提供企业生产的信息化和确保产品质量提供了有效的解决方案。


【检测原理】

  生产线正常生产时,高亮的LED线性聚光冷光源采用反射的原理照射在太阳能电池片外表,通过架设在生产线上的面阵相机进行实时采图,同时系统将相机采集到太阳能电池片图像通过MVI图像处置系统软件进行瑕疵识别处置。由于瑕疵图像的灰阶与正常产品的灰阶存在明显差别,从而使系统能够发现瑕疵,同时对瑕疵进行有效的判定、分类进行后续处置。

1、检测对象:太阳能电池片


2、检测速度:5000pcs/min


3、检测幅宽:156*156(支持客户定制)


4、检测精度:20um


5、适合设备:太阳能电池片串焊机、分选机等


6、检测内容:崩边、缺角、硅落、短栅、主栅缺失、主栅角度异常、表面脏污、细栅加粗等


7、处置方法:截图声光报警、瑕疵自动分类、自动记录位置、图片自动保管及检索、机械臂自动剔除

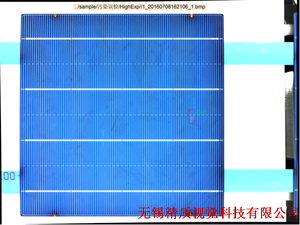

【瑕疵检测图片】



行业领先的技术,多年的太阳能电池片检测经验

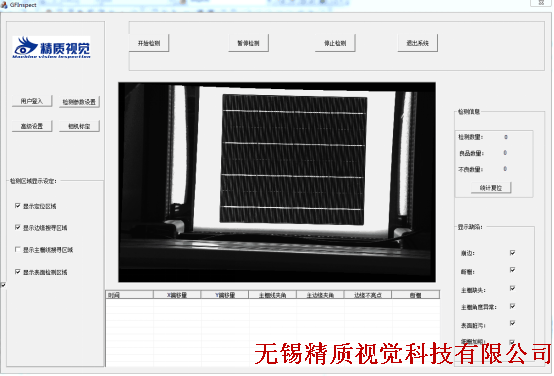

【软件功能】

1、简单的操作界面,方便工人操作。


2、同一产品根据客户要求,根据缺陷类型,进行自动分类;


3、与现场设备生产同步,实时显示缺陷位置信息、图像信息。


4、可以根据客户要求,实时生成批次号;支持在生产过程中,修改批次号。


5、每个批次号生产结束时,自动生成该批次号产品的质量报表;支持自动打印功能。


6、自动跟机械手通讯,提取电池片的准确位置。


7、所有批次号的产品质量,随时可以回调,分析产品质量信息。


8、历史记录支持长时间储存,并可定时、定量删除自动删除历史记录,节约计算机空间。


9、金牌技术服务功能,随时解决操作难点。


注:软件功能可根据用户要求实现完全定制!

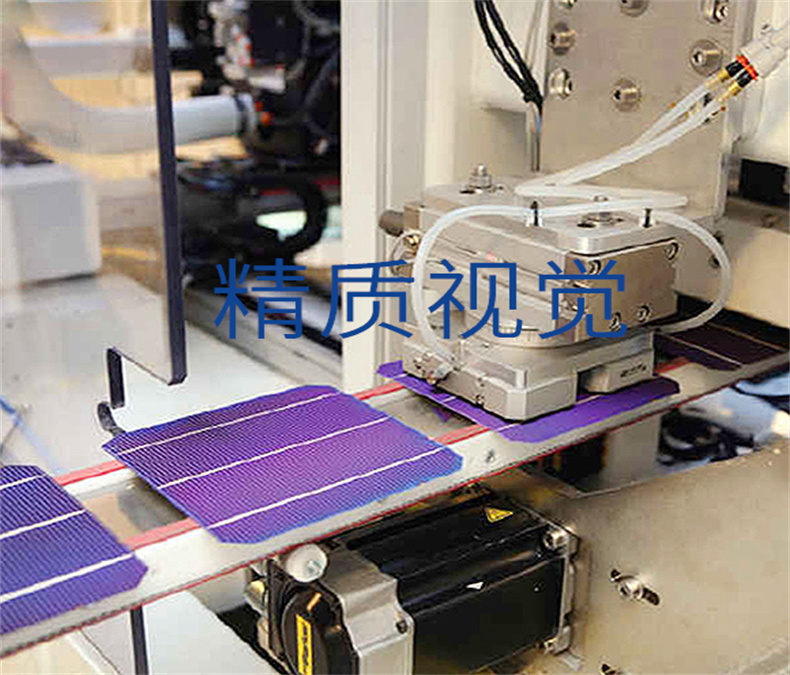

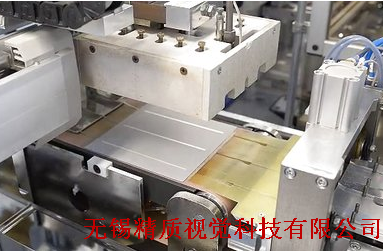

【现场应用】

  功能可根据用户要求实现完全定制
