在线测宽仪

品牌型号 MVI
检测对象 钢板、带钢、薄膜、纸张、金属箔片、涂层等材料厚度
检测范围 适应任意幅宽(根据生产线宽度进行定制)
产品详情

【概述】

  在线测宽仪是指在生产线上配合生产线生产时测量宽度的仪器,在生产过程中实时测量被测物宽度值,并把测量到的宽度值反馈给用户,方便用户实时了解生产线情况,便于调整生产工艺,提高产品质量,目前在线测宽仪主要用于带钢、钢板等产品的宽度测量。

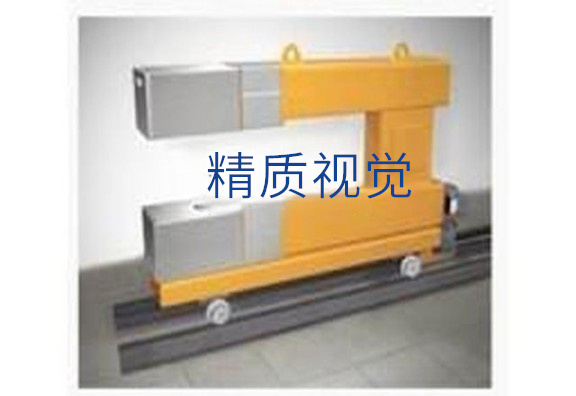

在线测宽仪

【产品简介】

  在线测宽仪是指在生产线上配合生产线生产时测量宽度的仪器,在生产过程中实时测量被测物宽度值,并把测量到的宽度值反馈给用户,方便用户实时了解生产线情况,便于调整生产工艺,提高产品质量,目前在线测宽仪主要用于带钢、钢板等产品的宽度测量。


【产品功能】

  在线测宽仪用于钢板的宽度测量,操作工可以通过仪表显示观测到轧制过程中的钢板的宽度数据,宽度测量结果也可以传输至机组用于顺控和连锁控制,主要功能和要求说明如下:

1. 在线、无接触式测量钢板的宽度,测量方式为CCD视觉测量方法。

2. 在主电柜显示各工艺参数,并可在主电柜进行各项操作。


3. 具有宽度参数修正的设定功能,因各种原因造成的测量误差可人工键入修正值来修正。故障自诊断、报警功能,并设有安全和紧急开关,避免人身伤害。


4. 本测量设备具备与机组之间数据通讯功能,具有宽度数据显示、存储等功能。


5. 本测量设备具有和机组一级、二级计算机系统通讯功能,根据实际需要,可以和机组的其他控制系统进行数据交换,并配合买方将其与生产线二级系统、三级系统联网。

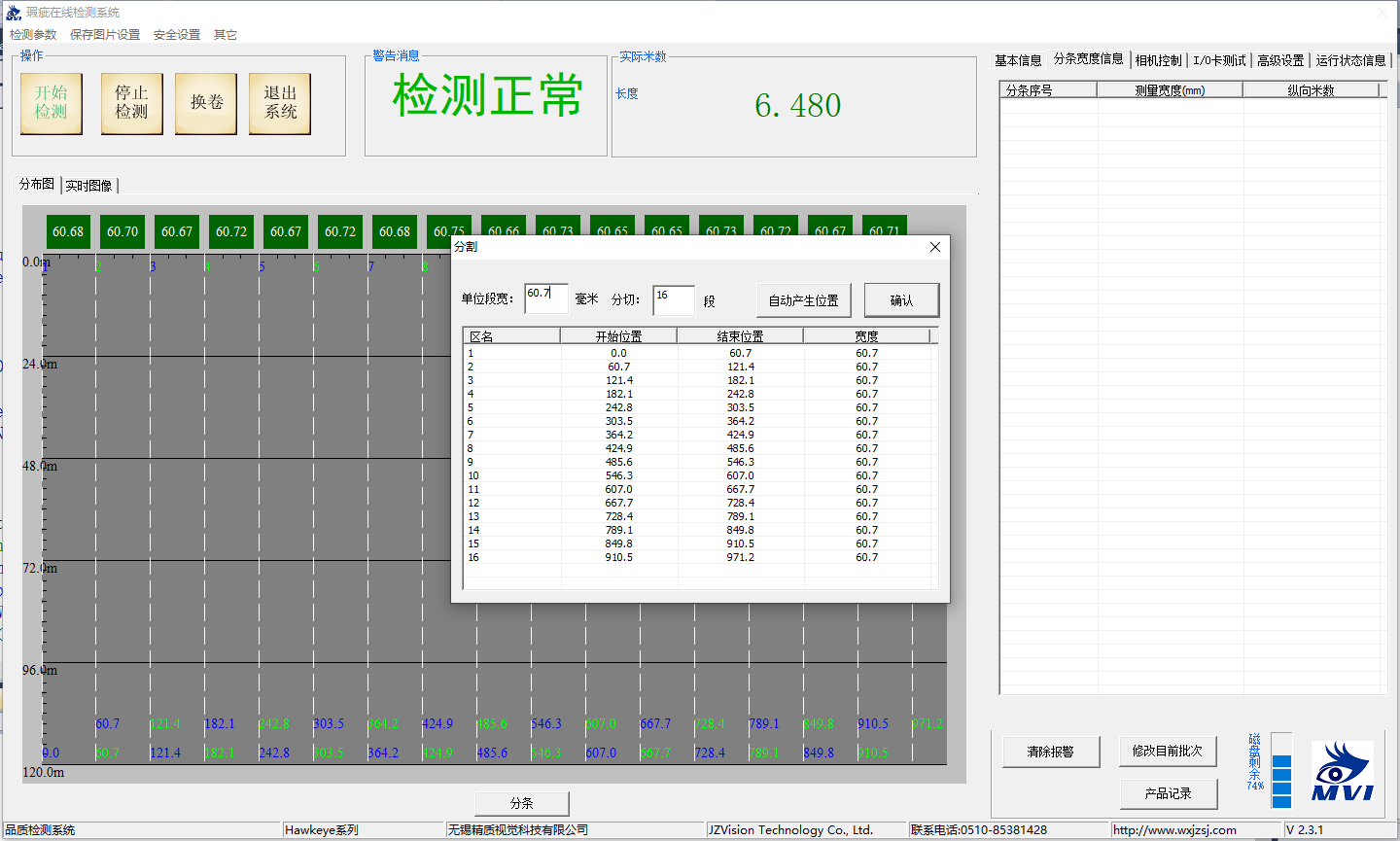

6. HMI画面具有测量数据显示、设备本体系统工作状态数据显示、设备故障代码显示及故障自诊断等功能显示,并且根据买方要求或者需要来增加显示功能画面等。


7. 测量的历史数据可以保留5年以上,且具有多种备份形式,并且根据买方需要提供数据分析软件,满足买方数据分析要求。


【测量原理】

  采用两个线阵CCD摄像机作为传感器,同时测量钢板的两个边缘位置,直接得出数字信号。通过计算机对边缘信号进行处理,修正钢带震动、跳动、倾斜、板形所引起的误差,加以温度、厚度、宽度、成分补偿后得到钢板的实际宽度值。


  如下图所示,两台摄像机倾斜安装,调整倾斜角度使两台摄像机的视场覆盖最大测量范围,测量时,被测物在每台摄像机上都有清晰的成像,根据立体视觉的几何关系,可以求得被测物两边缘的空间坐标,进而可以计算得到被测物的实际宽度值。



【产品参数】

检测范围

50--5000mm
钢板速度0--25m/s
采样时间1ms(响应时间8ms)
测量精度

动态优于±0.05%

安装方式根据客户要求可选
电源要求AC220V10A±5%


【产品优势】

1、专有的数学模型实现了板型恶劣时的精确宽度检测;


2、对被测钢板的跳动、倾斜、侧偏、板型、边浪可有效识别;


3、固定图像线性噪声矫正技术、电子曝光技术;


4、全数字检测、自动标校系统;


5、特有的光学震动补偿技术;


6、测量精度高、响应速度快;


  现代板材生产过程中,不论是轧制过程还是最终产品最终产品检测过程,为了获得较高的板材宽度值和最佳轧制过程,板材宽度测量系统已经成为了生产线上不可缺少的设备之一。
