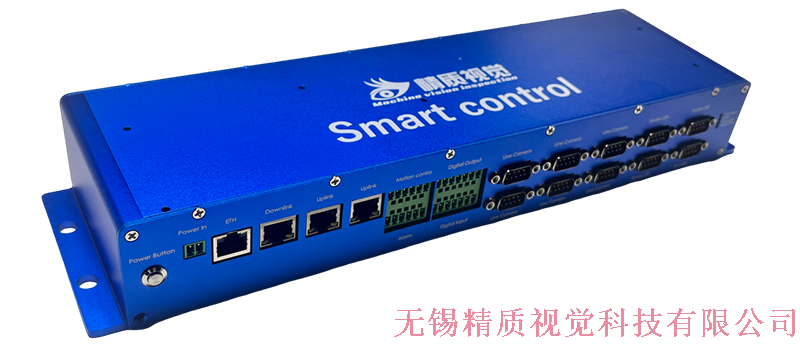

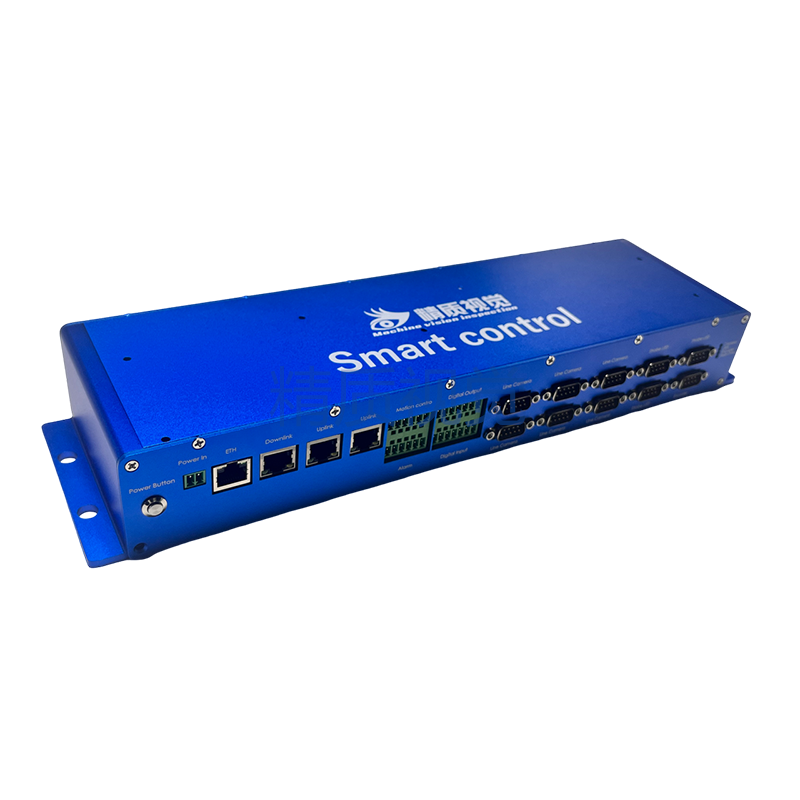

线扫相机信号控制器

线扫相机信号控制器，是无锡精质专为工业线扫检测场景打造，集高精度计米、相机同步触发、LED联动控制于一体的智能控制中枢，旨在让每一次检测都精准同步、稳定可靠。

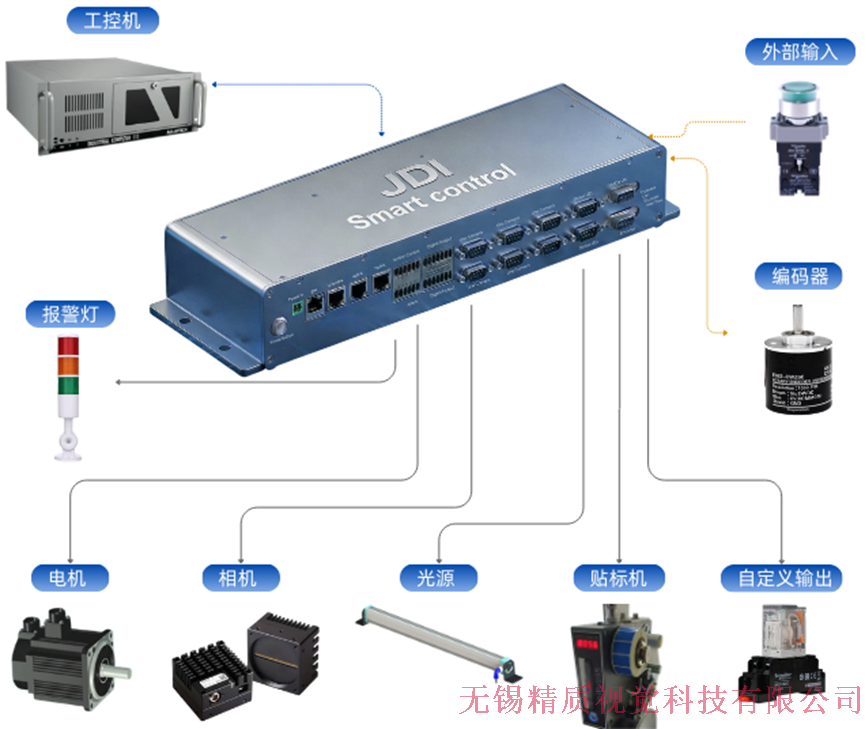

线扫相机信号控制器，它是「线扫相机触发+I0触发+计米」三位一体的同步控制中枢，以硬件级时序控制替代传统分离式“计米器+控制器”的复杂架构，实现微秒级精准协同，让每一行图像采集、每一次光源频闪都与工件位置毫厘不差。

可适配各类工业线扫检测设备，实现高精度计米、相机同步触发、LED照明联动、参数可视化配置及多设备级联扩展，助力企业提升工业检测的精准度、效率与自动化水平，广泛应用于金属、电子、包装、锂电等多行业的表面缺陷检测、尺寸计量场景。

【核心特点】

 特点1:多线扫相机同步控制

• 输出精准同步触发信号，适配各类工业线扫相机，支持行频自适应(最大500kHz)，可根据计米位置、工件速度动态调整光源频闪频率。

• 确保每行图像采集与工件移动精准匹配，避免图像模糊、拉伸，提升缺陷检测准确率。

特点2:高精度计米

• 实时采集编码器信号，精准计算工件长度、运行位置。

• 支持计米单位自定义(米/毫米)，精度土0.01mm，可设置计米阈值报警、定位触发。

• 实现与检测动作的精准同步(如到达指定位置触发相机拍照、LED补光。

【产品亮点】

 LED线扫光源联动控制

• 支持多组线扫光源独立控制，可根据计米位置动态调整光源参数，提高成像质量。

• 可预设多种照明模式(如全亮、分组亮、互补补光)，适配不同材质工件检测需求。

 可视化参数配置与监控

• 多参数均支持可视化配置，如计米精度、相机行频、LED频闪参数、1/O参数等。

• 可实时监控设备工作状态(计米数值、运行模式、故障信息)。

• 支持参数掉电保存、一键恢复，出现异常时及时报警，便于快速排查问题。

精准贴标、电机控制、报警灯报警等I0控制

• 与市面上主流的贴标机联动，实现高精度贴标控制。

• 实时电机控制、报警灯报警、换卷、停机等1/O控制。

级联扩展与集中管理

• 支持多台计米盒级联和统一管理，通过Uplink/Downlink端口实现信号同步与数据转发。

• 可适配多工位、大尺寸工件检测场景，提升系统管理效率。

安全保护功能

• 支持掉电参数保存、通信异常报警、参数错误提示等，可保障设备长期稳定运行。

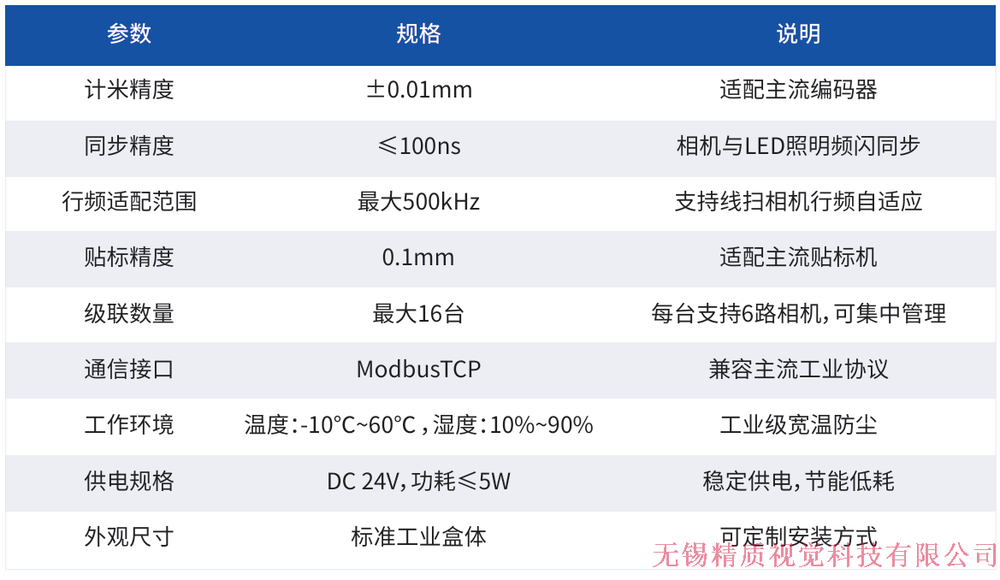

【技术参数】

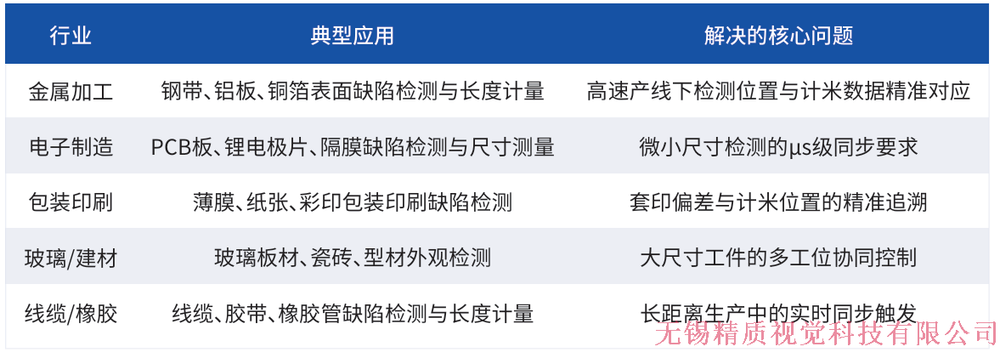

【应用场景】

 本产品适用于需要计米计量+同步检测的各类工业线扫视觉场景
